Артикул:
НС-1021570

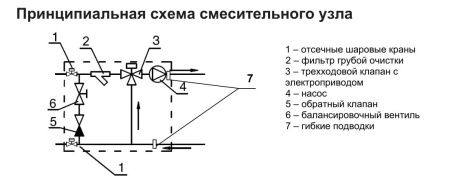

Смесительные узлы серии ZMP предназначены для регулирования мощности водяных нагревателей посредством трехходового клапана с приводом, который обеспечивает смешивание прямой и обратной воды.
Для обеспечения полной мощности воздухонагревателя вход трехходового клапана на линии подачи полностью открыт, при этом подмес обратного теплоносителя не осуществляется (весь теплоноситель, поступающий из котла, проходит через воздухонагреватель). Для уменьшения мощности воздухонагревателя привод трехходового клапана перемещает шток клапана в положение, обеспечивающие подмес обратного теплоносителя, тем самым плавно понижая температуру теплоносителя, протекающего через воздухонагреватель. При этом избыток горячего теплоносителя возвращается через байпасную линию в контур котла (в центральной системе отопления балансировочный вентиль байпасной линии обычно закрыт). Если расход тепла отсутствует, то вход клапана на линии подачи закрывается и теплоноситель начинает циркулировать в контуре смесительного узла. Весь теплоноситель, поступающий из котла, идет по байпасной линии смесительного узла.
Особенности смесительных узлов серии Zilon ZMP:
Для обеспечения полной мощности воздухонагревателя вход трехходового клапана на линии подачи полностью открыт, при этом подмес обратного теплоносителя не осуществляется (весь теплоноситель, поступающий из котла, проходит через воздухонагреватель). Для уменьшения мощности воздухонагревателя привод трехходового клапана перемещает шток клапана в положение, обеспечивающие подмес обратного теплоносителя, тем самым плавно понижая температуру теплоносителя, протекающего через воздухонагреватель. При этом избыток горячего теплоносителя возвращается через байпасную линию в контур котла (в центральной системе отопления балансировочный вентиль байпасной линии обычно закрыт). Если расход тепла отсутствует, то вход клапана на линии подачи закрывается и теплоноситель начинает циркулировать в контуре смесительного узла. Весь теплоноситель, поступающий из котла, идет по байпасной линии смесительного узла.
Особенности смесительных узлов серии Zilon ZMP:
- Электропривод 225С-024Т-05-W (опционально 225-024Т-05 225-230Т-05)
- Напряжение питания клапана =24 В ± 20%
- Напряжение питания насоса 230 В
- Диапазон температуры теплоносителя +2…+105 °С
- Максимальное рабочее давление 10 бар
- Концентрация гликоля не более 40%
- Тип регулирования 0-10 В (2/3 поз - опционально)
- Время срабатывания привода 60-120 с
Документы
ZMP-manual-rus
927,9 кб
|
Температура теплоносителя max, °C
|
105 |
|
Мощность, кВт
|
0,062 |
|
Kvs клапана
|
1,6 |
|
Присоединительный диаметр, дюймы
|
1'' (наружная) / 1'' (внутренняя) |
|
Напряжение, В
|
220 |
|
Модель насоса
|
25-40 |
|
Модель 3-ходового клапана
|
VRG 131-15-1,6 |
|
Максимальная производительность насоса, м3/ч
|
0,82 |
|
Размеры (ШхГхВ), мм
|
400х1100х165 |
|
Вес, кг
|
10,5 |
|
Страна производства
|
Россия |
